Laserscanner

GC 342 Laserscanner zur Absicherung von automatischen Türen und Fenstern mit integrierter Objekt- und Wandausblendung

GC 342 Laserscanner, Einzelsensor links compact safety sensor, safeguarding
  • Kompakter und platzsparender Absicherungssensor
  • Engmaschiges Detektionsfeld sichert Türflügelbreiten bis 1600 mm ab
  • Integrierte Objekt- und Wandausblendung in der Nähe der maximalen Türöffnung
  • Absicherungsfeld an der Hauptschließkante erweitert sich automatisch je nach Türwinkel
  • Automatisiertes Einlernen des Systems per Knopfdruck
  • Vermeiden von Gefahren an Quetsch- und Scherkanten bei automatisierten Fenstern
Kontaktieren Sie uns

GC 342

Anwendungsbereiche

  • Absicherung von automatischen Dreh- und Karusselltüren
  • Innen- und Außentüren
  • Einsatz bei breiten Türen bis 1600 mm Flügelbreite
  • Schwierige Bodenverhältnisse, z.B. reflektierender Boden, Reinstreifmatte, Metallschienen
  • Einsatz bei Türen mit durchgehender vertikaler Griffstange
  • Absicherung der Haupt- und Nebenschließkante von automatisierten Fenstern

Einbausituationen in Referenzobjekten und Videos

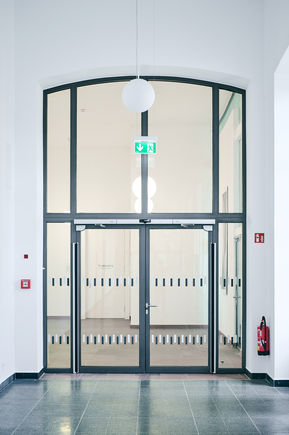

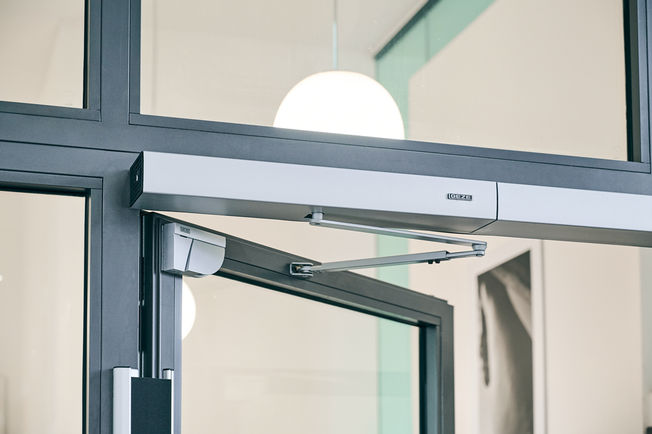

Slimdrive EMD-F/R-IS, Uni Schloss Mannheim Slimdrive EMD-F/R-IS mit Laserscanner GC 342 und Radarmelder GC 302 an einer 2-flügeligen Tür an der Universität Schloss Mannheim

Slimdrive EMD-F/R-IS, Uni Schloss Mannheim

Slimdrive EMD-F/R-IS mit Laserscanner GC 342 und Radarmelder GC 302 an einer 2-flügeligen Tür an der Universität Schloss Mannheim © Nico Walke / GEZE GmbH

Slimdrive EMD mit GC 342 Laserscanner und TZ 320 Türzentrale Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

Slimdrive EMD mit GC 342 Laserscanner und TZ 320 Türzentrale

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

GEZE Slimdrive EMD IS mit GC 342 Laserscanner Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Slimdrive EMD IS mit GC 342 Laserscanner

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

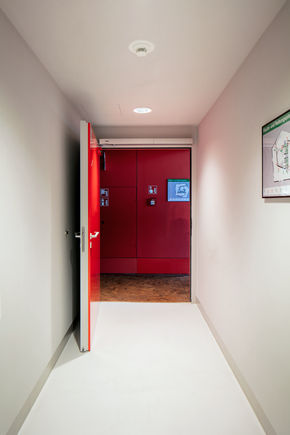

GEZE Powerturn F/R mit GC 342 Laserscanner Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Powerturn F/R mit GC 342 Laserscanner

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

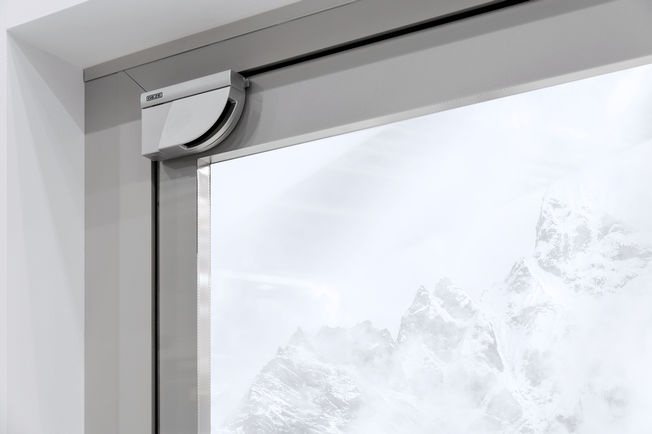

GC 342 Laserscanner Absolute Zuverlässigkeit und Sicherheit und eine klare, moderne Designlinie.

GC 342 Laserscanner

Absolute Zuverlässigkeit und Sicherheit und eine klare, moderne Designlinie. © GEZE GmbH

GEZE Powerturn F/R mit GC 342 Laserscanner Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Powerturn F/R mit GC 342 Laserscanner

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

Technische Daten zum Produkt

GC 342
Abmessungen 143 x 86 x 40 mm
Technologie Laserscanner, Lichtlaufzeitmessung
Anzahl Lichtvorhänge 1
Betriebsspannung 12-24 V DC ± 15%
Schaltspannung 42 V
Schaltstrom 100 mA
Ausgang 2 potentialfreie Relaiskontakte
Schutzart IP54
Anschlusskabel Länge 2500 mm
Montagehöhe (min.) 1500 mm
Montagehöhe (max.) 3870 mm
Reaktionszeit Absicherung Türblatt: < 50 ms / Fingerschutzbereich: < 90 ms
Betriebstemperatur -30 - 60 °C
Luftfeuchtigkeit 0-95 % relativ, nicht kondensierend
Normkonformität DIN 18650, EN 16005

Downloads

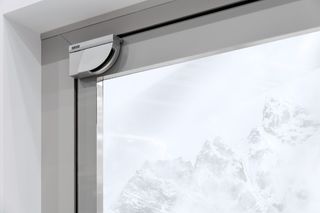

GC 342 Laserscanner

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Einbausituation (1125370)
GEZE Powerturn F/R mit GC 342 Laserscanner

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (1224067)
GEZE Slimdrive EMD IS mit GC 342 Laserscanner

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (1224076)
Slimdrive EMD mit GC 342 Laserscanner und TZ 320 Türzentrale

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (1259235)
Slimdrive EMD-F/R-IS, Uni Schloss Mannheim

KENNZEICHNUNGSPFLICHT:  © Nico Walke / GEZE GmbH

Einbausituation (2274901)
Slimdrive EMD-F/R-IS, Uni Schloss Mannheim

KENNZEICHNUNGSPFLICHT:  © Nico Walke / GEZE GmbH

Einbausituation (2274905)
GC 342 Laserscanner Kit

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666539)
GC 342 Laserscanner, Einzelsensor links

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666535)
GC 342 Laserscanner, Einzelsensor links

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666536)
GC 342 Laserscanner, Einzelsensor links

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666534)
GC 342 Laserscanner, Einzelsensor rechts

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666537)
GC 342 Laserscanner, Einzelsensor rechts

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666538)
GC 342 Laserscanner Kit

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (666541)
GC 342 Laserscanner, Einzelsensor rechts

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (1804434)

Varianten & Zubehör

GC 342 Brandschutz Adapter
Zubehör

GC 342 / GC 342+ Brandschutzadapter

Erforderlich für die Verlegung des Verbindungskabels Bandseite/Bandgegenseite bei Bohrlochdurchmessern von 5 mm

Produktdetails
GC 342 Retrofit Interface
Zubehör

GC 342 Retrofit Interface

Zur einfachen und zeitsparenden Verdrahtung des Sensors an vorverkabelten Türen

Produktdetails
GC 342 Schutzhaubenset
Zubehör

GC 342 Schutzhaubenset

Zur Vermeidung von Ansteuerungen bei nah an den Sensor montierten Radarmelder

Produktdetails
