Slimdrive SC Automatisches Rundschiebetürsystem zur Realisierung von Halbrundlösungen und Windfanganlagen
- Sehr laufruhiger verschleißarmer Gleichstrom-Antrieb mit nur 7 cm Höhe
- 40 % mehr Öffnungsweite als mit linearen Schiebetürantrieben
- Vielfältige Antriebsvarianten möglich, z.B. Doppeleingang, Ecktür, Kreisbogen, Halbkreis
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
- Selbstreinigender Rollenwagen reduziert den Wartungsaufwand
- Verschiedene mechanische und elektrische Verriegelungen sind optional verfügbar
Anwendungsbereiche
- Ein- und zweiflügelige Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Windfanganlagen, in Kombination mit Linear-Schiebetüren
- Öffnungsweiten von 800 bis 3000 mm möglich
- Türflügelgewichte bis max. 120 kg
- Geeignete Profilsysteme sind feingerahmtes Profilsystem mit ISO- und Mono-Glas und Ganzglassystem (GGS)
Einbausituationen in Referenzobjekten und Videos
Slimdrive SC
Ein- und zweiflügelige Türsysteme. Innen- und Außentüren mit hoher Begehfrequenz. Repräsentative Gebäudeeingänge mit großem Lichteinfall. Fassaden mit schmalen Pfosten-Riegel-Konstruktionen. Glasfassaden mit höchsten Designansprüchen. Windfanganlagen, in Kombination mit Linear-Schiebetüren.
Automatisches Rundschiebetürsystem Slimdrive SC

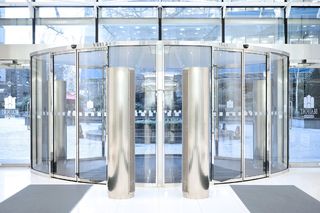

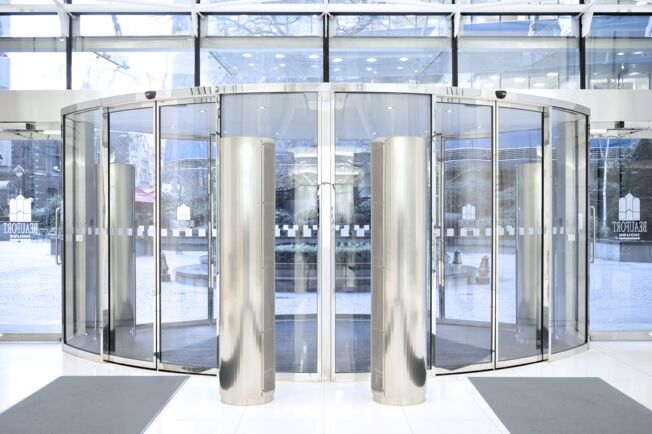

Das automatische Rundschiebetürsystem Slimdrive SC verbindet modernes Design mit optimaler Barrierefreiheit und Begehkomfort im Beaufort House, London, UK. © Michael Molloy / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC mit GGS
Automatisches Rundschiebetürsystem Slimdrive SC mit Ganzglassystem (GGS), verbaut im Palacio de las Artes Reina Sofia, Valencia © Pau Esculies / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

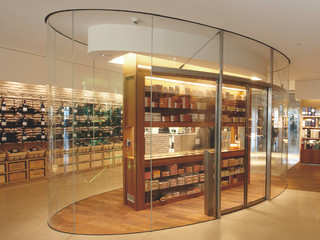

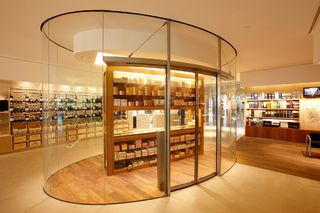

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport © Erwin Kamphuis / GEZE GmbH

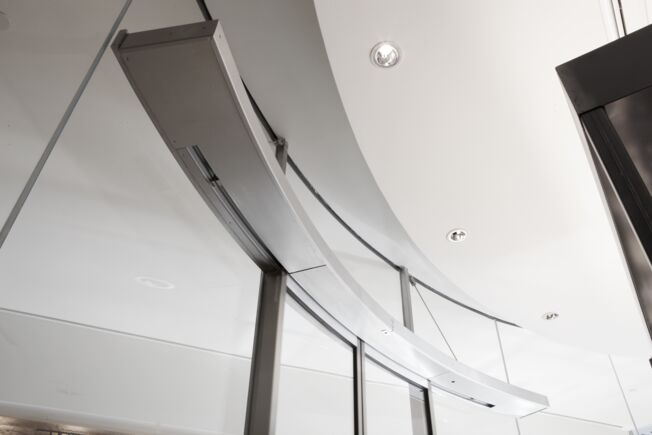

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC

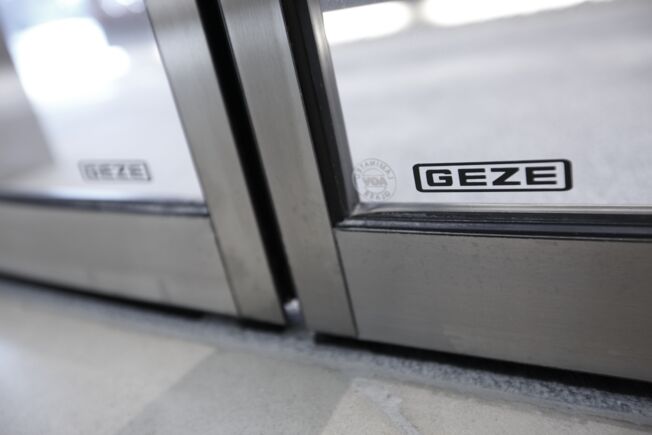

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport, Nahaufnahme. © Erwin Kamphuis / GEZE GmbH

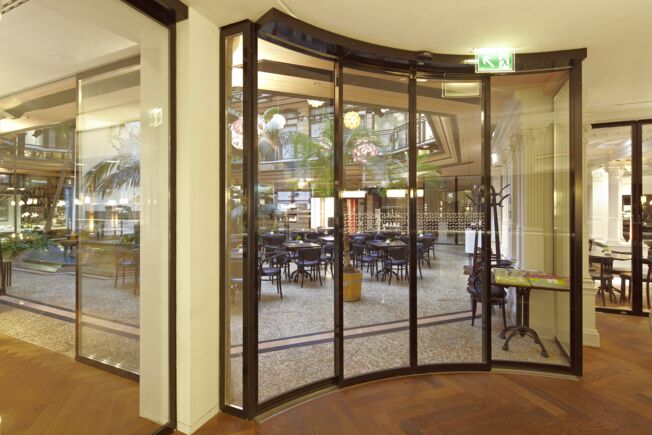

Automatisches Rundschiebetürsystem Slimdrive SC
Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Café Luitpold in München © Robert Sprang / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC
Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Belgian Sky Shop Brussels International Airport, Nahaufnahme © Erwin Kamphuis / GEZE GmbH
Automatisches Rundschiebetürsystem Slimdrive SC

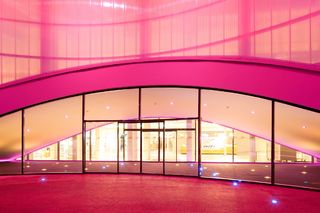

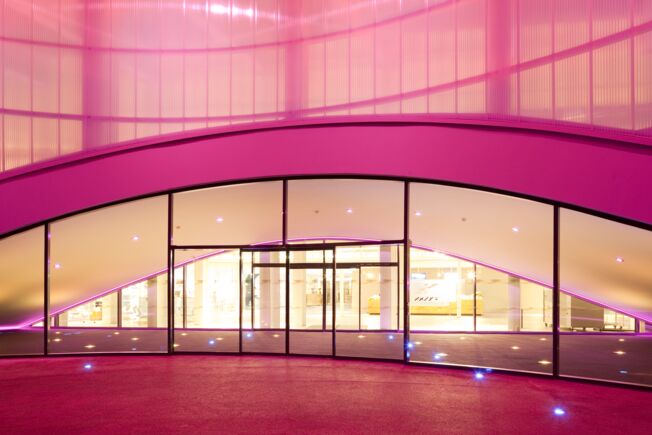

Automatisches Rundschiebetürsystem Slimdrive SC, verbaut im Dorniermuseum Friedrichshafen © Dirk Wilhelmy / GEZE GmbH

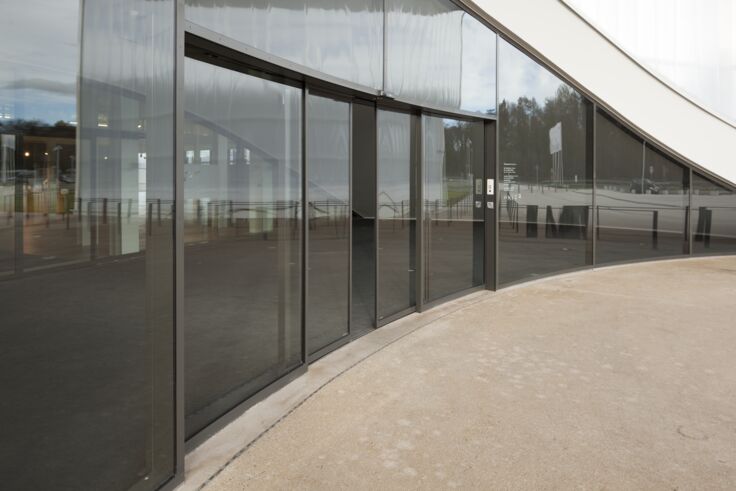

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Dorniermuseum Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH

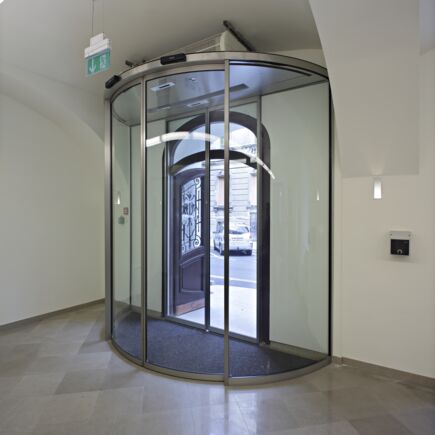

Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC
Automatische Halb- bzw. Rundschiebetürsystem Slimdrive SC, verbaut im Auswärtigen Amt und European Integration, Zagreb, Kroatien-5 © Robert Les / GEZE GmbH

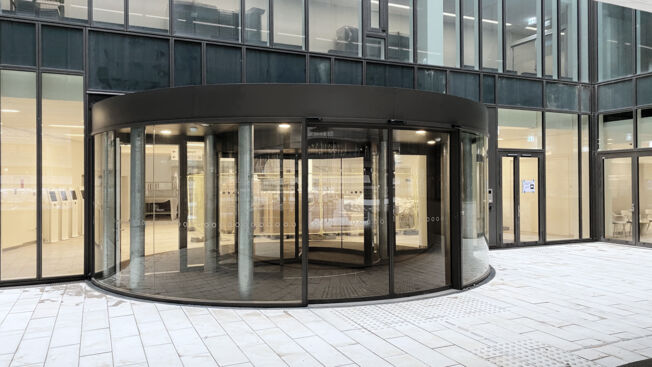

Rigshospitalet Dänemark
Eine gewölbte Schiebetür aus Glas mit Slimdrive SC-Antrieb ist in die intelligente Glasfassade vor der Karusselltür des Patienteneingangs integriert. © GEZE GmbH
Technische Daten zum Produkt
| Slimdrive SC | |
| Barrierefrei | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Schließgeschwindigkeit einstellbar | Ja |
| Öffnungsweite 2-flügelig | 800 mm - 3000 mm |
| Lichte Durchgangshöhe | 3000 mm |
| Kranzhöhe (min.) | 75 mm |
| Flügelgewicht (max.) 1-flügelig | 120 kg |
| Flügelgewicht (max.) 2-flügelig | 120 kg |
| Radius (min.) | 1000 mm |
| Ausführung Fahrflügel | 10 mm VSG, Sondergläser auf Anfrage |
| Ausführung Seitenteile | 10 mm VSG, 22 mm Paneelfüllung, Sondergläser auf Anfrage |
| Oberfläche | Pulverbeschichtung nach RAL, Leichtmetall eloxiert E6/EV1, Farbeloxal nach Muster, Belegt mit Edelstahl poliert, belegt mit Edelstahl Korn 240, Sonderbeschichtung auf Anfrage |
| Ausführung Dachkonstruktion | optische Blechabdeckung, wasserdichtes Dach mit Speier, Glasdach |
| Beleuchtung | bei Variante mit Dach, bei Glasdach nicht möglich, nach Kundenwunsch |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | abhängig von der Deckenkonstruktion möglich |
| Außenmittiger Fassadenanschluss | Ja |
| Sonderfunktionen auf Anfrage | Ja |
| Bedienung | Programmschalter DPS, Programmschalter TPS, Steuerung über Gebäudeleittechnik, PC, Steuerung, Zentrale |
| Normkonformität | DIN 18650, EN 16005 |
