Öffnungs-/Verriegelungssysteme

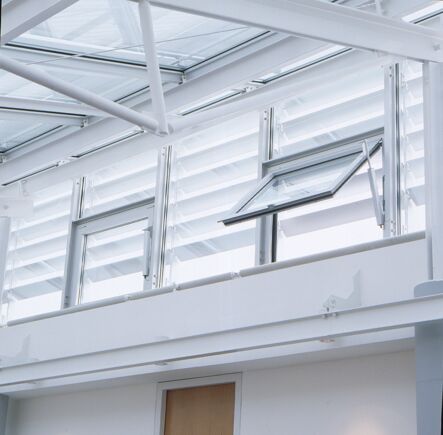

RWA 100 NT Öffnungs- und Verriegelungssystem für einwärts öffnende Kipp-, Klapp- und Drehflügel

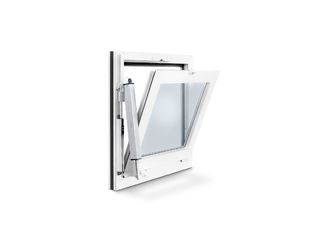

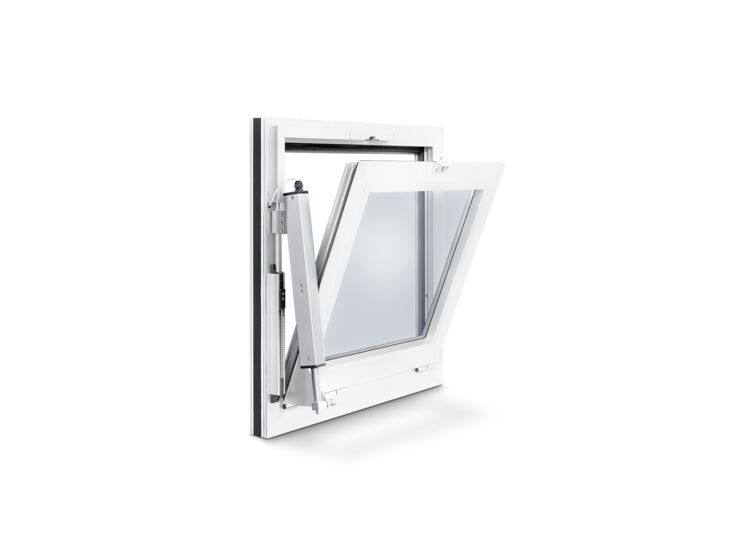

RWA 100 NT / OL 350 EN
  • Systemlösung mit Spindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung
  • Mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb
  • Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden

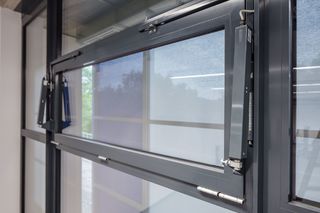

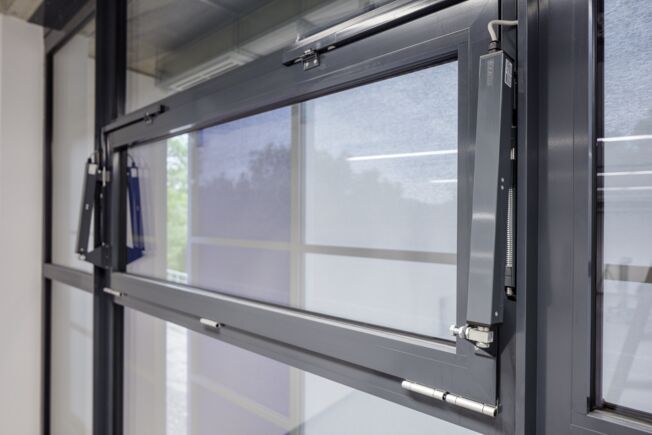

  • Syncro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
  • IQ windowdrive - intelligente Antriebssteuerung
  • Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Kontaktieren Sie uns

Anwendungsbereiche

  • Öffnen und Verriegeln von einwärts öffnenden Fenstern mit Kipp-, Klapp- und Drehflügeln
  • Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
  • Einsatz im Abluft- und Zuluftsystem
  • Montage an Holz-, Kunststoff- oder Metallfenstern

Technische Daten zum Produkt

RWA 100 NT
Platzbedarf (min.) Verriegelungsseite: 32 mm, Motorseite: 48 mm
Zulässige Maße Hauptschließkante Solo für Holz- und Aluminiumrahmen 360 - 1200 mm
Zulässige Maße Hauptschließkante Solo für Kunststoffrahmen 360 - 800 mm
Zulässige Maße Hauptschließkante Syncro für Holz- und Aluminiumrahmen 800 - 2400 mm
Zulässige Maße Hauptschließkante Syncro für Kunststoffrahmen 800 - 1.600 mm
Flügelhöhen für Solo und Syncro 520 - 1700 mm
Druckkraft (max.) 750 N
Druckkraft 750 N
Zugkraft 750 N
Füllgewicht (max.) 30 kg/m²
Spannung im Betrieb 24 V (+30 % bis -20 %)
Betriebsspannung 24 V DC
Stromaufnahme 1 A
Stromaufnahme nach Anwendungsbereich Lüftung (24 V): 0,9 A, RWA (18 V): 1,0 A
Leistungsaufnahme 22 W
Restwelligkeit 20 %
Einschaltdauer 30 %
Anschlusskabel Länge 2 m
Min. Aderquerschnitt 0.75 mm²
Anzahl der Adern 4 Adern
Betriebstemperatur -5 - 75 °C
Schutzart IP65
Schutzklasse III

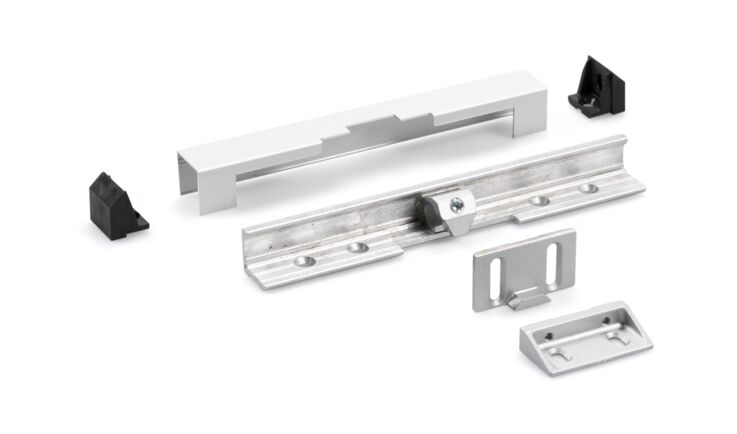

Verriegelung und Zusatzwinkel Ja
Endlagenabschaltung ausgefahren Interner Weggeber
Endlagenabschaltung eingefahren Interner Weggeber
Überlastabschaltung Ja
NRWG geprüft Ja
KNX-fähig Ja
Kippfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
