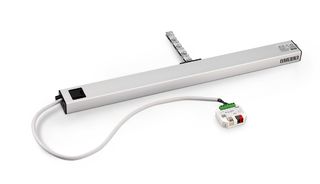

Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
- Schmale und dezente Optik integriert sich optimal in das Fassadendesign
- Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
- Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
- Synchronisierung von max. vier Antrieben ohne externes Steuergerät
- DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)
- Einfache und schnelle Montage mit dem Smart fix Montagesystem
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich
- Einsatz im Abluft- und Zulufsystem möglich
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Senk-Klapp- und Parallelausstellfenster
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Flügel-, Rahmen- oder integrierte Montage
- Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock
Einbausituationen in Referenzobjekten und Videos

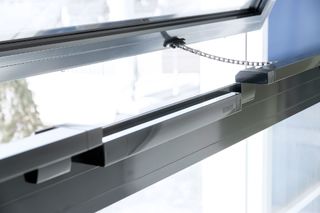

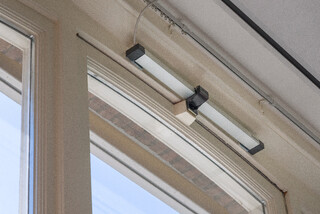

Kettenantrieb Slimchain
Kettenantrieb Slimchain in einem Bürogebäude © Exorbitart / GEZE GmbH

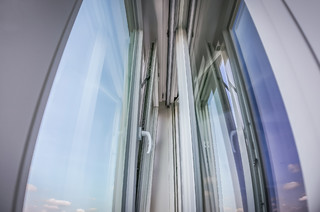

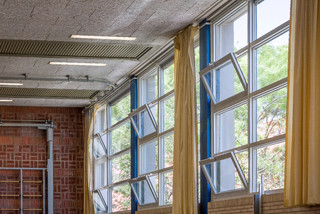

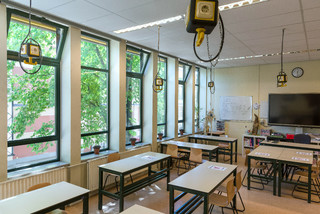

Lüftungslösung im Gymnasium Praedinius
Automatisierte Fenster sind eine nutzerfreundliche Lüftungslösung. Die Fenstersysteme lassen sich flexibel in die Gebäudeleittechnik integrieren, sodass sich die Fenster zu festgelegten Zeiten oder in bestimmten Situationen automatisch öffnen und schließen. © Zweitse Korten / GEZE GmbH

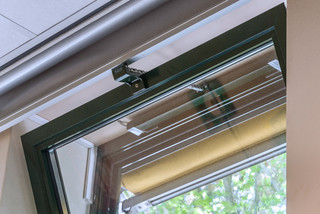

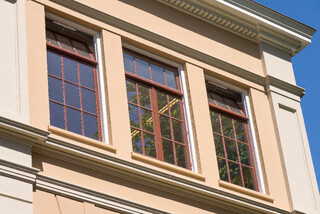

Slimchain 24V Kettenantrieb
Im Praedinius-Gymnasium sind die Fensterantriebe mit Luftqualitätssensoren verbunden. So werden die Fenster automatisch geöffnet, wenn ein zu hoher CO₂-Wert im Raum festgestellt wird. © Zweitse Korten / GEZE GmbH

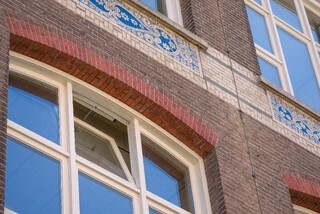

Kettenantrieb Slimchain 24V
Komfortable und nutzerfreundliche Lüftungslösung: Im Praedinius-Gymnasium sind die Fensterantriebe mit Luftqualitätssensoren verbunden und öffnen automatisch, sobald die Luftqualität sinkt. © Zweitse Korten / GEZE GmbH
Power lock und Slimchain
Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in Kombination mit Power lock Verriegelungsantrieb. © GEZE GmbH
Power lock und Slimchain
Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in Kombination mit Power lock Verriegelungsantrieb. © GEZE GmbH

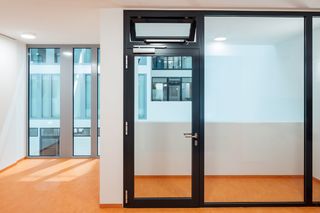

TS 5000 ECline mit Slimchain in Rahmenmontage, verbaut im Rathaus Leonberg
Gleitschienentürschließer für barrierefreie einflügelige Türen mit Öffnungsunterstützung für ein leichtes Öffnen und komfortables Begehen der Tür © Jürgen Pollak / GEZE GmbH

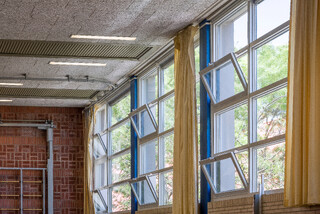

Slimchain 24V Fensterantriebe im Praedinius-Gymnasium
Frische Luft beginnt mit komfortabel zu öffnenden Fenstern. Hier sind automatische Antriebe optimal – komplett mit elektronischer Steuerung über CO₂-, Temperatur-, Brand- oder Rauchsensoren oder über KNX an das Gebäudemanagementsystem angeschlossen. © Zweitse Korten / GEZE GmbH

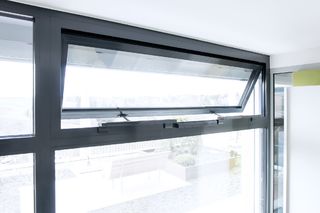

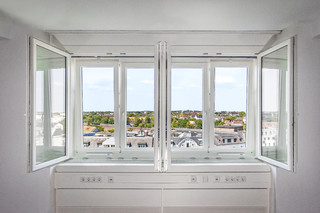

Kettenantrieb Slimchain, Verriegelungsantrieb Power lock
Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung, verbaut in einem Wohngebäude © GEZE GmbH
GEZE Inbetriebnahme-Koffer für IQ windowdrive Reihe von GEZE Produktideo
Mit dem Inbetriebnahmekoffer lassen sich die Fensterantriebe aus der IQ windowdrives Reihe auch ohne Stromanschluss schnell und einfach in Betrieb nehmen und testen.
Montagevideo Synchro-Betrieb GEZE IQ windowdrives, Fensterantriebe
Die intelligenten Fensterantriebe aus der IQ windowdrives Reihe sind untereinander kombinierbar und lassen sich schnell in den Synchro Betrieb nehmen

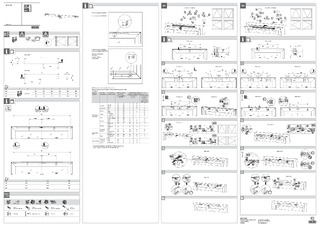

Montagevideo GEZE Slimchain
Der elektrische Fensteröffner GEZE Slimchain lässt sich einfach und schnell mit dem GEZE Smart fix Montagesystem montieren.
Kettenantrieb Slimchain, installiert in einem Bürogebäude
RWA und natürliche Lüftung (24 V) im Fassadenbereich Einsatz im Abluft- und Zulufsystem möglich © Exorbitart / GEZE GmbH
Kettenantrieb Slimchain mit LZR-i100 Laserscanner, installiert in einem Bürogebäude
Kettenantrieb Slimchain mit LZR-i100 Laserscanner im ansprechenden Design mit vielen Anwendungsmöglichkeiten © Jürgen Pollak / GEZE GmbH
Sicherheitshinweis
Herabstürzende Fensterflügel können eine erhebliche Gefahr für Leib und Leben von Personen, die sich im Umkreis befinden, darstellen. Daher ist im Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Technische Daten zum Produkt
| Slimchain | |
| Abmessungen | 25 x 44 mm |
| Platzbedarf auf Rahmen (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm |
| Platzbedarf auf Flügel (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm |
| Öffnungsgeschwindigkeit RWA | 15 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 5 mm/s |
| Schließgeschwindigkeit (max.) | 5 mm/s |

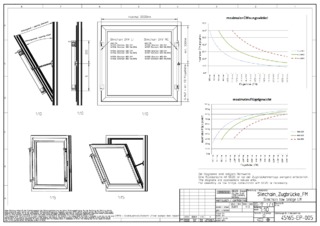

| Druckkraft (max.) | 100 N (hubabhängig), siehe Kraft-Weg-Diagramm |
| Zuhaltekraft (max.) | 2000 N |
| Zugkraft | 300 N |
| Flügelgewicht | 200 kg* |
| Überschlagbereich | 0 - 23 mm (abhängig von Anwendung und Konsolensatz) |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.1 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Leistungsaufnahme | 22 W |
| Einschaltdauer | 30 % |
| Sonderlänge Anschlusskabel | 5 m, 7.5 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 70 °C |
| Schutzart | IP40 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Zusätzliche Verriegelung erhältlich | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Einstellgerät, Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch über internen Weggeber |
| Endlagenabschaltung eingefahren | elektronisch über Stromaufnahme |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, inklusive Verriegelungsantrieb |
| NRWG geprüft | Ja |
| NRWG Zusatzinformation | ja, inklusive Verriegelungsantrieb |
| Anzahl Synchronisierung Antriebe | 4 |
| KNX-fähig | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Kippfenster AUSWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
| Senkklappfenster AUSWÄRTS Rahmenmontage | Ja |
| Parallelausstellfenster AUSWÄRTS Rahmenmontage | Ja |
