TSA 325 NT GG Automatisches Karusselltürsystem zur Realisierung von Ganzglaslösungen
- Sehr laufruhige verschleißarme Antriebslösung mit mind. 17 mm Kranzhöhe
- Antriebs- und Steuerungstechnik sind komplett im Boden versteckt
- Glasdach mit reduzierten Profilen vermittelt zusätzliche Transparenz
- Reduzierte Aluminiumprofile mit abgerundeten Kanten schaffen eine moderne Optik
- Trommelwände aus gebogenem Verbundsicherheitsglas (VSG)
- Türflügel aus feingerahmtem Einscheiben-Sicherheitsglas (ESG)
- Zwei Halbschalen aus teilvorgespanntem Glas (TVG) bilden das von Edelstahl-Punkthaltern gehaltene Dach
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Einstellbare Automatikgeschwindigkeit passend zum Durchgangsverkehr
- Manuelle Bedienung der Tür möglich, um z.B. Reinigungsarbeiten durchzuführen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
Anwendungsbereiche
- Drei- und vierflügelige Ganzglas-Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3000 mm möglich
Einbausituationen in Referenzobjekten und Videos

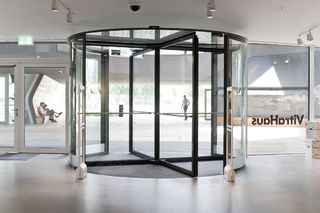

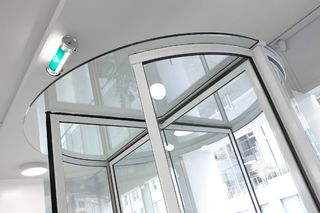

TSA 325 NT GG
Geeignet für Innen- und geschützter Außenbereich, mit beweglichen Glastrennwände . Hat ein hochwertigen architektonischen Designanspruch und ist kombinierbar mit allen anderen Elementtypen. © Erwin Kamphuis / GEZE GmbH

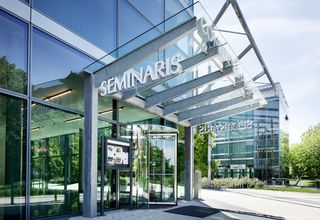

TSA 325 NT GG
Geeignet für Innen- und geschützter Außenbereich, mit beweglichen Glastrennwände . Hat ein hochwertigen architektonischen Designanspruch und ist kombinierbar mit allen anderen Elementtypen. © Oliver Look / GEZE GmbH

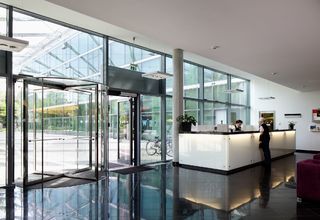

TSA 325 NT GG
Beweglichen Glastrennwände. Innen- und geschützter Außenbereich. Umlaufendes integriertes Profil zur Aufnahme der Funktionseinheiten. Durchgehende Glasoberfläche - kein Profil sichtbar. Hochwertiger architektonischer Designanspruch. Kombinierbar mit allen anderen Elementtypen. © Stefan Dauth / GEZE GmbH

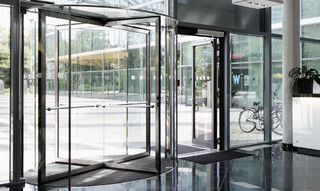

Karusselltürsystem - TSA 325 GG + Drehtürantrieb - TSA 160 NT, FU Campus Dahlem
Drei- und vier flügelige Ganzglas-Türsysteme manuell bedienbar, Innen- und Außentüren mit hoher Begehfrequenz © Stefan Dauth / GEZE GmbH

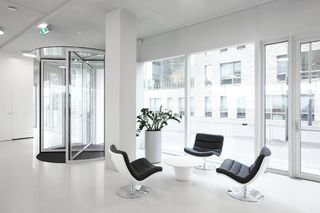

TSA 325 NT GG
Beweglichen Glastrennwände. Innen- und geschützter Außenbereich. Umlaufendes integriertes Profil zur Aufnahme der Funktionseinheiten. Durchgehende Glasoberfläche - kein Profil sichtbar. Hochwertiger architektonischer Designanspruch. ESG 6 mm oder 8 mm einsetzbar verklebt beidseitig mit Profil. Kombinierbar mit allen anderen Elementtypen. © Erwin Kamphuis / GEZE GmbH
Technische Daten zum Produkt
| TSA 325 NT GG | |
| Bedienung manuell | Ja |
| Mit Drehzahlbegrenzer (optional) | Ja |
| Mit Positionierautomat (optional) | Ja |
| Bedienung vollautomatisch | Ja |
| Funktion Servo | Ja |
| Eignung für Flucht- und Rettungswege | Nein |
| Funktion Break-out (BO) | Nein |
| Innendurchmesser (min.) | 1800 mm |
| Innendurchmesser (max.) | 3000 mm |
| Für 3-flügelige Türsysteme | Ja |
| Für 4-flügelige Türsysteme | Ja |
| Lichte Durchgangshöhe | 3000 mm |
| Kranzhöhe (min.) | 17 mm |
| Ausführung Seitenteile | 16 mm GG, Sondergläser auf Anfrage |
| Ausführung Dachkonstruktion | Glasdach |
| Beleuchtung | bei Glasdach nicht möglich |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | keine |
| Nachtverschluss Anordnung | Außen |
| Nachtverschluss Typ | Manuell |
| Nachtverschluss Bauart | 10 mm VSG |
| Verriegelung | Manuell |
| Türgriffe horizontal oder vertikal | Ja |
| Bodenring | Ja |
| Unterflurantrieb | Ja |
| Behindertentaster | Ja |
| Normkonformität | DIN 18650, EN 16005 |
