Sensorleisten

GC 338 Sensorleiste mit Stand-by Modus zur Absicherung von automatischen Dreh- und Karusselltüren

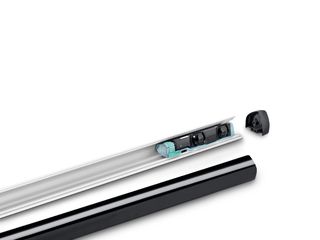

GC GR Sensorrollenschiene + GC 338 Sensor Sensorik und Ansteuerelemente, GC GR Sensorrollenschiene für TSA 160 NT und Slimdrive EMD in den Längen 1100 mm und 1500 mm
  • Energie- und platzsparende Sensorleiste zur Absicherung
  • Standby-Modus sorgt für bis zu 50 % Energieeinsparung und erhöht die Lebensdauer der Leuchtdioden
  • Engmaschiges Detektionsfeld sichert Flügelbreiten bis 1500 mm ab
  • Integrierte Objekt- und Wandausblendung in der Nähe der maximalen Türöffnung
  • Automatisiertes Einlernen des Systems per Knopfdruck
  • Alle Einstellungen können komfortabel über DIP-Schalter vorgenommen werden
Mehr anzeigen
  • Klick-Montage im Sensor-Aufnahmeprofil reduziert den Montageaufwand
Kontaktieren Sie uns

GC 338

Anwendungsbereiche

  • Absicherung von automatischen Dreh- und Karusselltüren
  • Innen- und Außentüren
  • Schwierige Bodenverhältnisse, z.B. reflektierender Boden, Reinstreifmatte, Metallschienen
  • Schmale Türprofile
  • Türbreiten 600 bis 1500 mm
  • Minimal mögliche Länge der Sensorleiste mit je 1 Sender/Empfänger-Modul: 51 cm
  • Minimal mögliche Länge der Sensorleiste mit je 2 Sender/Empfänger-Modulen: 83 cm

Einbausituationen in Referenzobjekten und Videos

Powerturn F mit LS 990 Powerturn F: Elektromechanischer Drehtürantrieb mit Flächentaster LS 990 zum Betätigen von Automatiktüren.

Powerturn F mit LS 990

Powerturn F: Elektromechanischer Drehtürantrieb mit Flächentaster LS 990 zum Betätigen von Automatiktüren. © Jürgen Pollak / GEZE GmbH

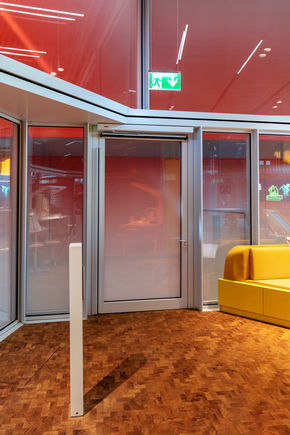

GEZE Powerturn mit GC 338 Sensorleiste Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Powerturn mit GC 338 Sensorleiste

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

GEZE Powerturn mit GC 338 Sensorleiste Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Powerturn mit GC 338 Sensorleiste

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

GEZE Powerturn mit GC 338 Sensorleiste Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt.

GEZE Powerturn mit GC 338 Sensorleiste

Das größte Science Center in Deutschland, die experimenta in Heilbronn. Ausgestattet mit innovativer GEZE Technik bietet sie ihren Besuchern eine einzigartige Wissens- und Erlebniswelt. © Jürgen Pollak / GEZE GmbH

Technische Daten zum Produkt

GC 338
Technologie Aktiv-Infrarotstrahlen
Schaltspannung 30 V
Schaltleistung max. 100 mA
Betriebsstrom 30 mA
Schutzart IP54
Anschlusskabel Länge 5000 mm
Montagehöhe (min.) 1500 mm
Montagehöhe (max.) 3500 mm
Reaktionszeit < 52 ms und < 200 ms im Boostmodus
Betriebstemperatur -30 - 60 °C
Luftfeuchtigkeit < 90 % relativ, nicht kondensierend
Normkonformität EN 16005, DIN 18650

Downloads

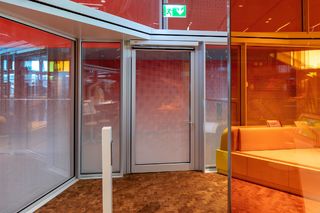

GEZE Powerturn mit GC 338 Sensorleiste

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (1224075)
GEZE Powerturn mit GC 338 Sensorleiste

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (1224077)

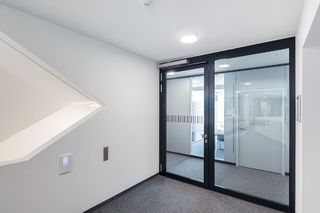

Powerturn F mit LS 990

KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

Einbausituation (736552)

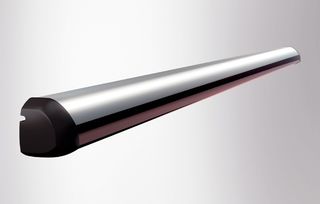

GC 338 Sensorleiste

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (461960)

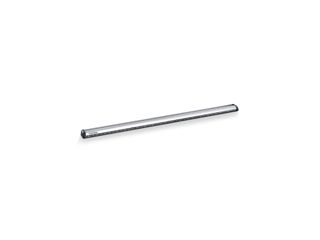

GC GR Sensorrollenschiene + GC 338 Sensor

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (642869)
GC 338 Sensorleiste

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (381981)

Varianten & Zubehör

GC 338 Kabel Set
Besteht aus

Kabelset GC 338

Zubehör für die Sensorleiste

Produktdetails
