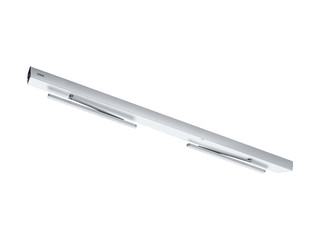

Slimdrive EMD

Slimdrive EMD-F/R-IS Elektromechanisches Drehtürantriebssystem für zweiflügelige Feuer- und Rauchschutztüren mit Schließfolgeregelung und integriertem Rauchschalter

Stufenlos einstellbare Schließkraft von EN 4-6
Integrierte Rauchschalterzentrale, deren Signal im Brandfall die Tür selbstständig schließt
Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
Mechanischer Endschlag im stromlosen Betrieb und elektrischer Endschlag im Regelbetrieb, der die Tür kurz vor der Geschlossenlage beschleunigt
Mechanische und elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen

Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Servo-Funktion zur motorischen Unterstützung bei manueller Öffnung der Tür
Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar

Kontaktieren Sie uns

Anwendungsbereiche

Feuer- und Rauchschutztüren
Feststellanlagen mit integrierter Feststellung - landesspezifische Anforderungen sind zu beachten
Zweiflügelige rechte und linke Anschlagtüren
Anschlagtüren bis 2800 mm Bandabstand, 1400 mm Flügelbreite oder 230 kg Gewicht
Innen- und Außentüren mit hoher Begehfrequenz
Kopfmontage Band- und Bandgegenseite

Technische Daten zum Produkt

	Slimdrive EMD-F/R-IS
Flügelgewicht (max.) 1-flügelig	230 kg
Bandmaß (min.-max.) 2-flügelig Gestänge	1500 mm - 2800 mm
Bandmaß (min.-max.) 2-flügelig Rollenschiene	1700 mm - 2500 mm
Flügelbreite (min.-max.)	850 mm - 1400 mm
Leibungstiefe (max.)	300 mm
Türüberschlag (max.)	50 mm
Antriebstyp	Elektromechanisch
Öffnungswinkel (max.)	130 °
DIN links	Ja
DIN rechts	Ja
Kopfmontage Bandgegenseite mit Gestänge	Ja
Kopfmontage Bandgegenseite mit Rollenschiene	Ja
Kopfmontage Bandseite mit Rollenschiene	Ja
Mechanischer Endschlag	Ja
Elektrischer Endschlag	Ja
Elektrische Schließfolgeregelung	Ja
Mechanische Schließfolgeregelung	Ja
Netztrennung	Hauptschalter im Antrieb
Ansteuerverzögerung (max.)	20 s
Betriebsspannung	230 V
Nennleistung	230 W
Stromversorgung für externe Verbraucher (24 V DC)	1000 mA
Betriebstemperatur	-15 - 50 °C
Luftfeuchtigkeit nicht kondensierend (max.)	95 %
Schutzart	IP20
Betriebsart	Automatik, Daueroffen, Nacht, Aus, Ladenschluss
Funktion Automatik	Ja
Funktion Low-Energy	Ja
Hinderniserkennung	Ja
Automatische Reversierung	Ja
Push & Go	einstellbar

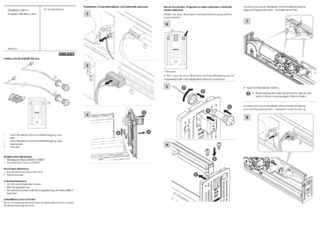

Bedienung	Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS
Parametrierung	Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth)
Normkonformität	DIN 18263-4, DIN 18650, EN 1158, EN 16005
Zulassungen	Allgemeine bauaufsichtliche Zulassung des DIBt als Feststellanlage
Eignung Brandschutztüren	Ja
Rauchschalter integriert	Ja
