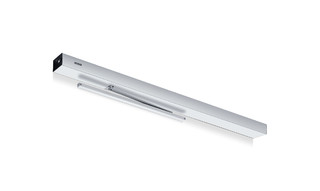

Slimdrive EMD

Slimdrive EMD Invers Elektromechanisches Drehtürsystem für einflügelige RWA-Zuluftöffnungssysteme

Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
Elektrischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Invers-Funktion öffnet die Tür per Federkraft und schließt diese motorisch
Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition

Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar

Kontaktieren Sie uns

Anwendungsbereiche

Türen im Verlauf von Flucht- und Rettungswegen
Einflügelige rechte und linke Anschlagtüren
Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
RWA-Zuluftöffnungssysteme
Innen- und Außentüren mit hoher Begehfrequenz
Türblattmontage und Kopfmontage

Technische Daten zum Produkt

	Slimdrive EMD Invers
Flügelgewicht (max.) 1-flügelig	230 kg
Flügelbreite (min.-max.)	750 mm - 1400 mm
Leibungstiefe (max.)	400 mm
Türüberschlag (max.)	50 mm
Antriebstyp	Elektromechanisch
Öffnungswinkel (max.)	130 °
DIN links	Ja
DIN rechts	Ja
Kopfmontage Bandgegenseite mit Gestänge	Ja
Kopfmontage Bandgegenseite mit Rollenschiene	Ja
Kopfmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandgegenseite mit Rollenschiene	Nein
Türblattmontage Bandseite mit Rollenschiene	Ja
Türblattmontage Bandseite mit Gestänge	Nein
Mechanischer Endschlag	Nein
Elektrischer Endschlag	Ja
Netztrennung	Hauptschalter im Antrieb
Ansteuerverzögerung (max.)	20 s
Betriebsspannung	230 V
Nennleistung	230 W
Stromversorgung für externe Verbraucher (24 V DC)	1000 mA
Betriebstemperatur	-15 - 50 °C
Luftfeuchtigkeit nicht kondensierend (max.)	95 %
Schutzart	IP20
Betriebsart	Automatik, Daueroffen, Nacht, Aus, Ladenschluss
Funktion Automatik	Ja
Funktion Low-Energy	Ja
Funktion Servo	Nein
Funktion Invers (per Feder öffnend)	Ja
Hinderniserkennung	Ja
Automatische Reversierung	Ja
Push & Go	einstellbar
Bedienung	Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS
Parametrierung	Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth)
Normkonformität	DIN 18650, EN 16005
