Öffnungsantriebe
Slimchain 230 V Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 230 V Ausführung
- Schmale und dezente Optik integriert sich optimal in das Fassadendesign
- Einfache und schnelle Montage mit dem Smart fix Montagesystem
- Direkter 230 V Anschluss des Antriebs durch einen Anschlussterminal mit Kabelstecker
- Verdeckte 230 V Kabeleinführung

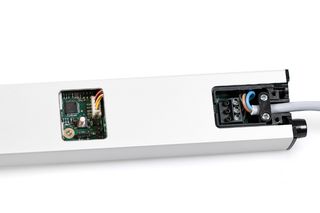

- Über Servicedeckel direkter Zugang auf die Elektronik zur Parametrierung
- Stufenlos einstellbarer Antriebshub
- Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach Links/Rechts konfigurierbar
Anwendungsbereiche
- Natürliche Lüftung im Fassadenbereich
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Auswärts öffnende Senk-Klapp-Fenster
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Flügel-, Rahmen- oder integrierte Montage
Sicherheitshinweis
Herabstürzende Fensterflügel können eine erhebliche Gefahr für Leib und Leben von Personen, die sich im Umkreis befinden, darstellen. Daher ist im Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Technische Daten zum Produkt
| Slimchain 230 V | |
| Abmessungen | 25 x 44 mm |
| Platzbedarf auf Rahmen (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm |
| Platzbedarf auf Flügel (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm |
| Öffnungsgeschwindigkeit Lüftung | 5 mm/s |
| Schließgeschwindigkeit (max.) | 5 mm/s |
| Druckkraft (max.) | 100 N (hubabhängig), siehe Kraft-Weg-Diagramm |
| Zuhaltekraft (max.) | 2000 N |
| Zugkraft | 300 N |
| Flügelgewicht | 200 kg* |
| Überschlagbereich | 0 - 23 mm (abhängig von Anwendung und Konsolensatz) |
| Spannung im Betrieb | 230 V ± 10 % |
| Betriebsspannung | 230 V |
| Stromaufnahme | 0.3 A |
| Leistungsaufnahme | 30 W |
| Einschaltdauer | 30 % |
| Sonderlänge Anschlusskabel | 5 m, 7.5 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 3 Adern |
| Betriebstemperatur | -5 - 70 °C |
| Schutzart | IP30 |
| Schutzklasse | II |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Art der Hubverkürzung | Einstellgerät, Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch über internen Weggeber |
| Endlagenabschaltung eingefahren | elektronisch über Stromaufnahme |
| Überlastabschaltung | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Kippfenster AUSWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Flügelmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
| Senkklappfenster AUSWÄRTS Rahmenmontage | Ja |

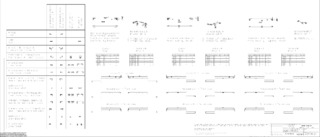

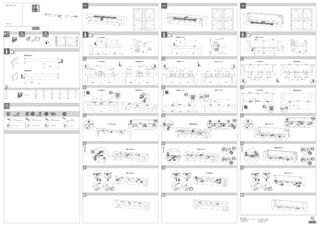

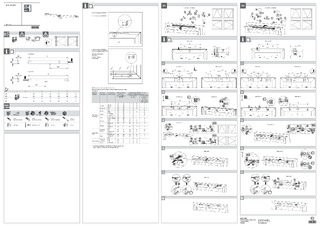

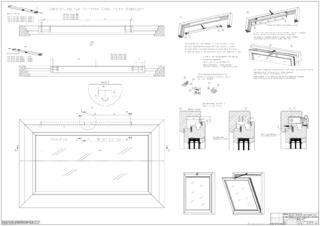

Downloads
