TSA 325 NT Manuell Manuelles Karusselltürsystem für drei- oder vierflügelige Türen
- Zum Drehen der Türflügel genügt ein leichter Druck mit der Hand
- Kostengünstiger als Automatikantrieb, weil die Sicherheitseinrichtungen nach EN 16005 entfallen
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Optionaler Drehzahlbegrenzer reguliert die Umfangsgeschwindigkeit bei Erreichen der max. Grenzdrehzahl
- Optionale Positionierautomatik bringt die Tür nach dem Begehen in die Ausgangssituation zurück
Anwendungsbereiche
- Drei- und vierflügelige Türsysteme
- Innen- und Außentüren mit geringer Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3600 mm möglich
- Geeignete Profilsysteme sind feingerahmtes Profilsystem mit ISO- und Mono-Glas, Ganzglassystem (GGS) und Integriertes Ganzglassystem (IGG)
Einbausituationen in Referenzobjekten und Videos
TSA 325 NT

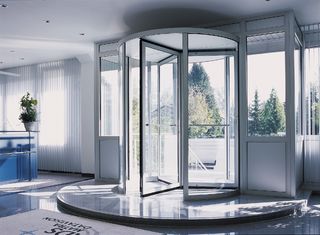

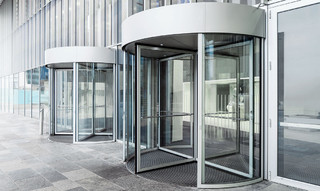

Manuelle Karusselltüren sorgen für eine leise, elegante und leichte Zugänglichkeit zu Ihrem Gebäude. Sie sind eine bedarfsgerechte Lösung, wenn das Besucheraufkommen und Durchgangsbreiten eher gering sind. Ebenso wie Drehkreuze drehen sich manuelle Karusselldrehtüren auf leichten Druck mit der Hand. Sicherheitseinrichtungen sind nicht notwendig. Karusselltüren tragen zur Energieeffizienz im Gebäude bei. Beim Öffnen werden der Verlust an Innenwärme und das Eindringen von Kälte minimiert. © Martin Jakob / GEZE GmbH
TSA 325 NT mit Slimdrive EMD-F
Manuelle Karusselltür und automatischer Drehtürantrieb Slimdrive EMD-F, verbaut im The Nadler Hotel in Soho, London © Michael Molloy / GEZE GmbH
Karusselltür mit Halbautomatik GEZE TSA 325 in der ÖAMTC Zentrale Wien
Haupt und Nebeneingang ist jeweils eine Karusselltür mit Halbautomatik GEZE TSA 325. Flucht und Brandschutztüren diverse Türschließer GEZE TS 5000 ISM (E-ISM, EFS). RWA in der Werkstätte RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Technische Daten zum Produkt
| TSA 325 NT Manuell | |
| Bedienung manuell | Ja |
| Mit Drehzahlbegrenzer (optional) | Ja |
| Mit Positionierautomat (optional) | Ja |
| Funktion Servo | Ja |
| Innendurchmesser (min.) | 1800 mm |
| Innendurchmesser (max.) | 3600 mm |
| Für 3-flügelige Türsysteme | Ja |
| Für 4-flügelige Türsysteme | Ja |
| Lichte Durchgangshöhe | 3000 mm |
| Kranzhöhe (min.) | 75 mm |
| Ausführung Seitenteile | 10 mm VSG, 22 mm Paneelfüllung, 34 mm glattflächiges Paneel, Sondergläser auf Anfrage |
| Ausführung Dachkonstruktion | Staubdach mit Holzabdeckung, optische Blechabdeckung, wasserdichtes Dach mit Speier |
| Beleuchtung | bei Variante mit Dach |
| Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
| Luftschleieranlage | Elektroluftschleier, Warmwasserluftschleier, abhängig von der Deckenkonstruktion möglich |
| Nachtverschluss Anordnung | Innen, Außen |
| Nachtverschluss Typ | Manuell, Automatisch |
| Nachtverschluss Bauart | 10 mm VSG, 22 mm ISO-Glas, 22 mm Paneelfüllung, Sondergläser auf Anfrage |
| Verriegelung | Manuell, Stange, elektromechanisch |
| Türgriffe horizontal oder vertikal | Ja |
| Bodenring | Ja |
| Unterflurantrieb | Ja |
| Behindertentaster | Ja |
| Normkonformität | DIN 18650, EN 16005 |
