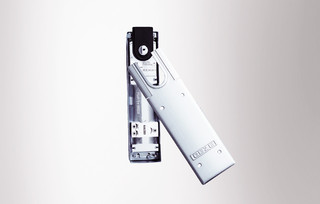

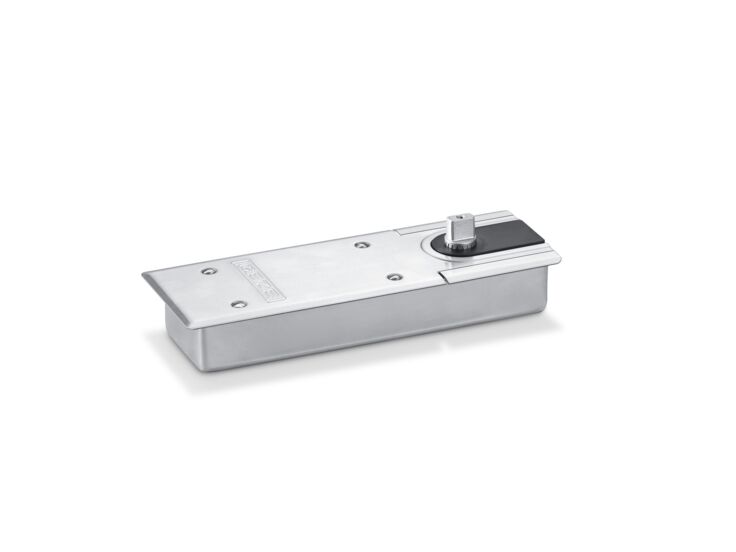

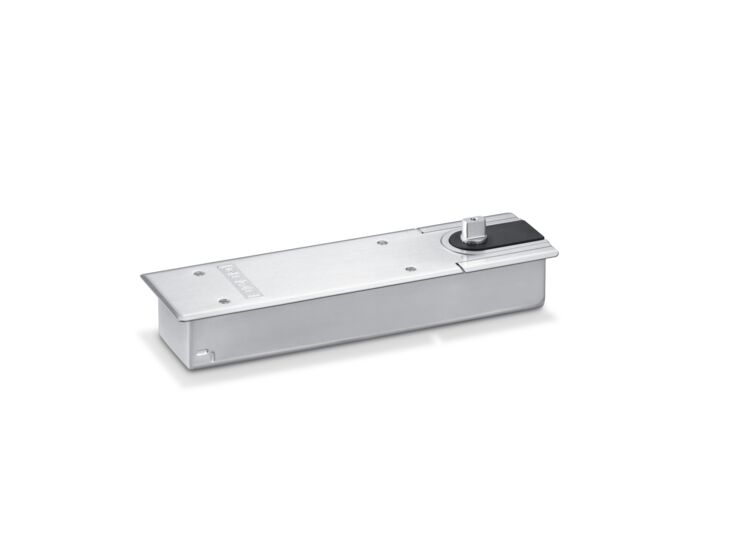

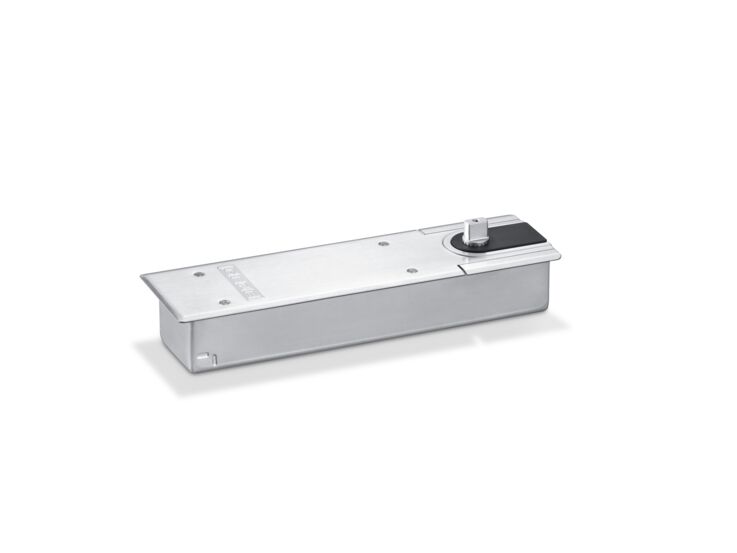

TS 550 NV Bodentürschließer für einflügelige Anschlag- und Pendeltüren bis 1400 mm Flügelbreite mit einstellbarer Schließkraft EN 3-6 und mit ein- und ausschaltbarer Feststellung
- Stufenlos einstellbare Schließkraft von EN3-6
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Schließverzögerung einstellbar, um die Schließgeschwindigkeit der Tür bis ca. 80° Öffnungswinkel anzupassen
- Mechanische Feststellung im Schließer mit Feststellbereich 85°-165°
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Alle Funktionen von oben und im eingebauten Zustand einstellbar
Anwendungsbereiche
- Rechte und linke Anschlag- und Pendeltüren
- Anschlag- und Pendeltüren bis 1400 mm Flügelbreite und 300 kg Gewicht
- Stark frequentierte und schwere Türen
- Bodenmontage verdeckt liegend
Einbausituationen in Referenzobjekten und Videos

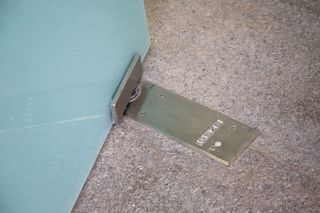

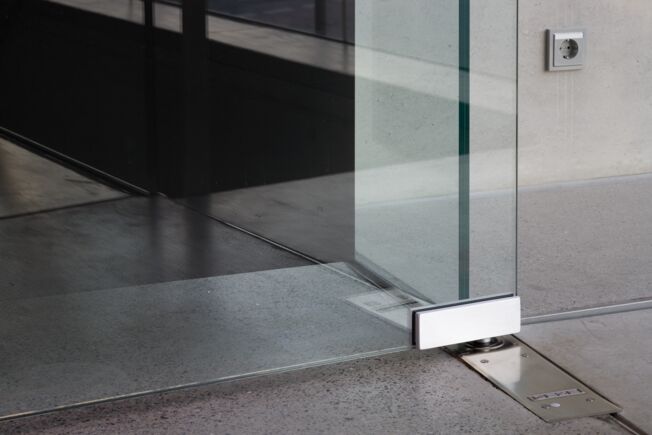

Detailaufnahme TS 550 NV bei Glas Trösch, Kempten.
GEZE Bodentürschliesser TS 500 NV für ecklagernde Ganzglasanlagen Türflügel, geeignet für Anschlag- und Pendeltüren © Nikolaus Grünwald / GEZE GmbH

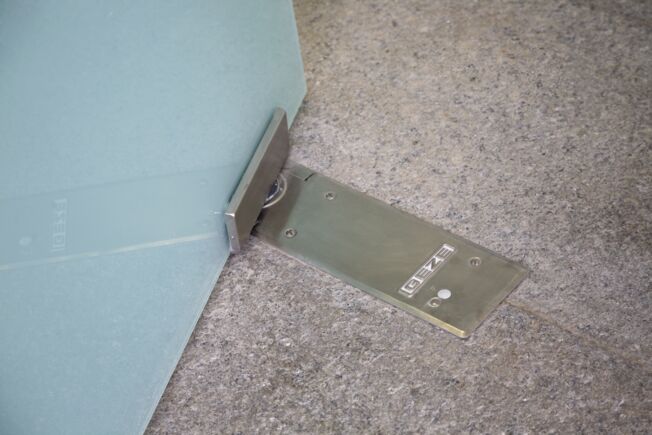

TS 500 NV im Palacio de las Artes, Valencia, Spanien
GEZE Bodentürschliesser TS 500 NV für ecklagernde Ganzglasanlagen Türflügel, geeignet für Anschlag- und Pendeltüren © Pau Esculies / GEZE GmbH

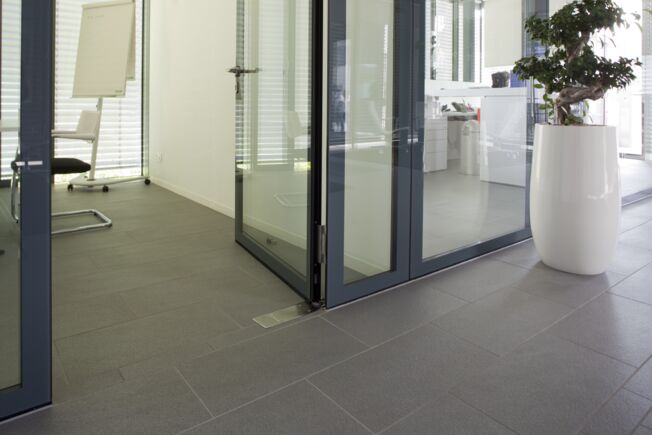

TS 550 NV verbaut in der GEZE Pforte, Leonberg.
GEZE Bodentürschliesser TS 500 NV für ecklagernde Ganzglasanlagen Türflügel, geeignet für Anschlag- und Pendeltüren © Nikolaus Grünwald / GEZE GmbH

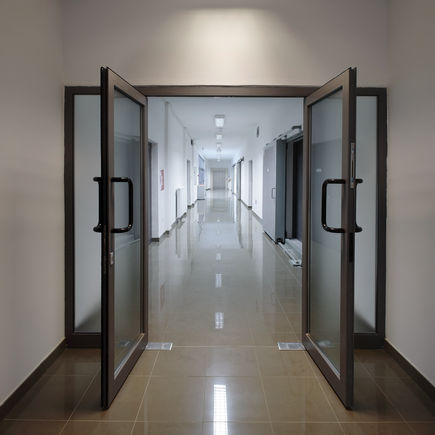

Bodentürschließer TS 500 NV in CGG Drenova Cemetery
GEZE Bodentürschliesser TS 500 NV für ecklagernde Ganzglasanlagen Türflügel, geeignet für Anschlag- und Pendeltüren, mit hydraulischem Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt © Robert Les / GEZE GmbH

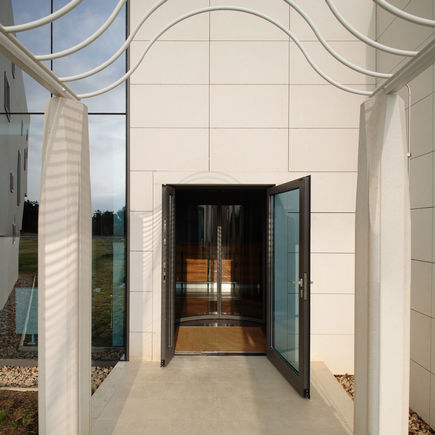

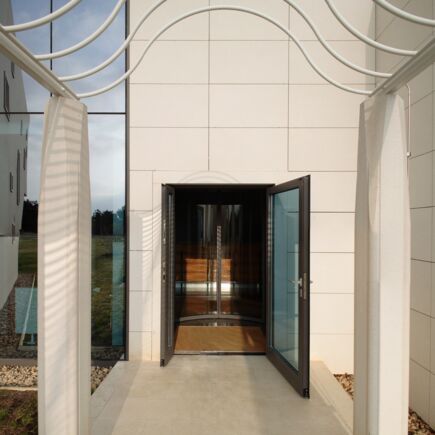

Bodentürschließer TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE Bodentürschliesser TS 500 NV für ecklagernde Ganzglasanlagen Türflügel, geeignet für Anschlag- und Pendeltüren, mit hydraulischem Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt © Robert Les / GEZE GmbH
Technische Daten zum Produkt
| TS 550 NV | |
| Einsatz an Anschlag-/Pendeltür | Anschlagtür, Pendeltür |
| Montageart | Boden |
| Öffnungswinkel (max.) | 170 ° |
| Schließkraft nach EN 1154 | EN 3 - 6 |
| Flügelbreite (max.) | 1400 mm |
| Flügelgewicht (max.) | 300 kg |
| DIN Richtung | links / rechts |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | mechanisch fix |
| Schließverzögerung integriert | Ja |
| Position Schließkraftverstellung | Oben |
| Feststellbereich | 85 ° - 165 ° |
