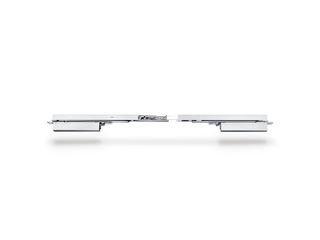

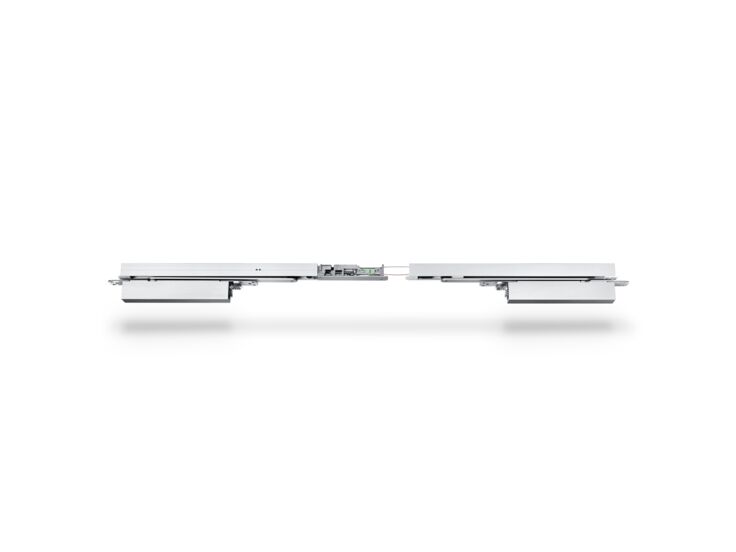

Boxer E-ISM Integriertes Türschließersystem für zweiflügelige Türen mit Schließfolgeregelung und elektrischer Feststellung

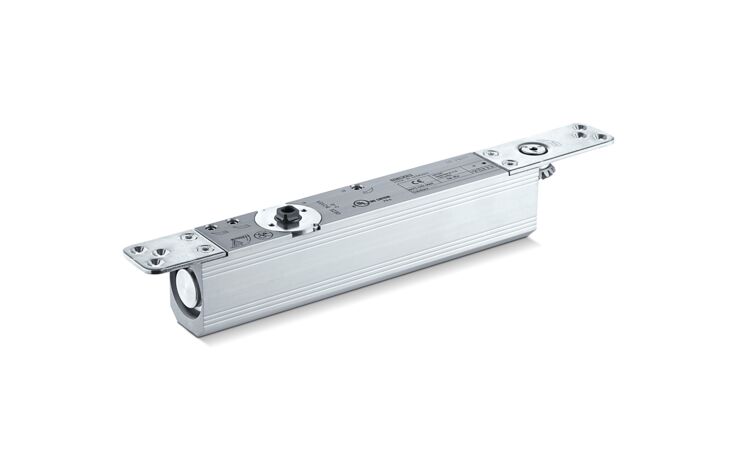

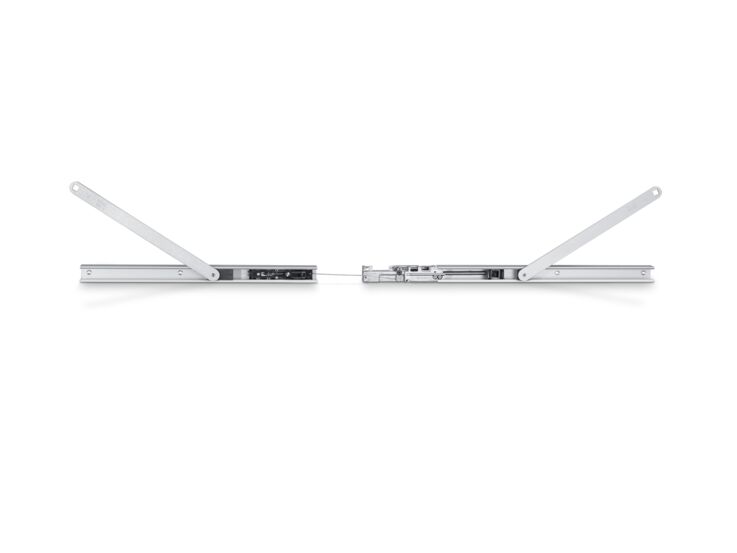

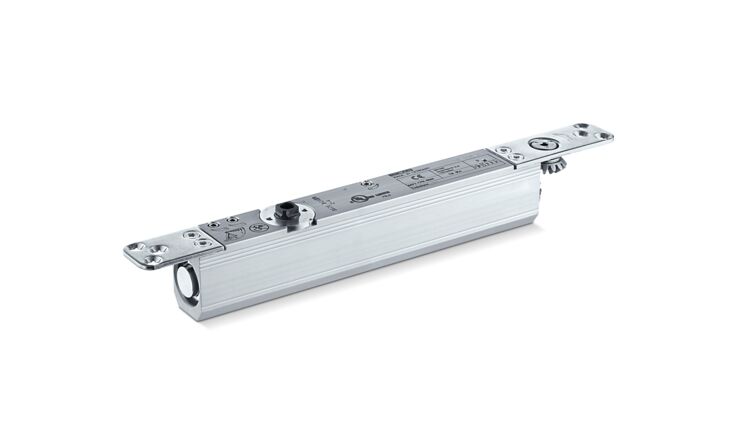

- System aus zwei Boxer Türschließern und E-ISM Gleitschiene
- Stufenlos einstellbare Schließkraft von EN2-4 oder EN3-6
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Türschließer ist in Türblatt und Zarge eingelassen und erfüllt höchste Designansprüche
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-120°
- Haltekraft der Feststellung ist stufenlos einstellbar

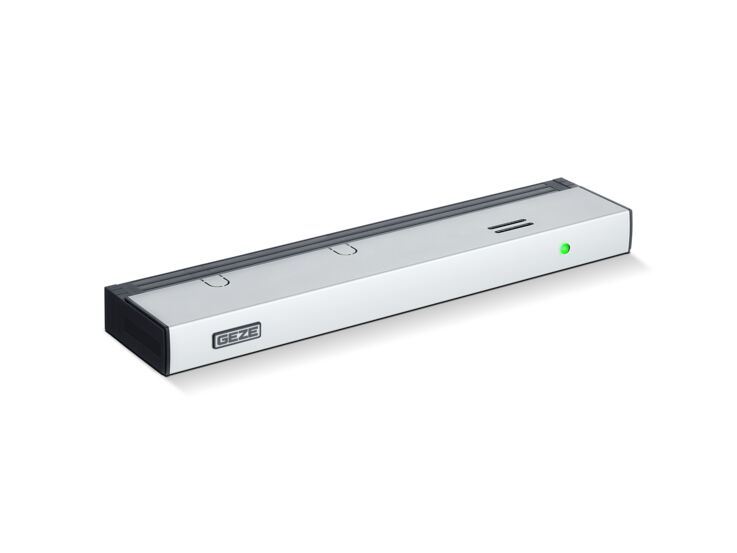

- Rauchschalterzentrale anschließbar, deren Signal im Brandfall die Tür selbstständig schließen lässt
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Alle Funktionen sind im eingebauten Zustand einstellbar
Anwendungsbereiche
- Feuer- und Rauchschutztüren, Eignungsnachweis mit der Tür erforderlich
- Zweiflügelige Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, für Türgewichte bis 180 kg
- Minimaler Bandabstand 1300 mm, minimale Breite des Standflügels 540 mm
- Für Türblattstärken ab 40 mm
- Integrierte Montage
Einbausituationen in Referenzobjekten und Videos

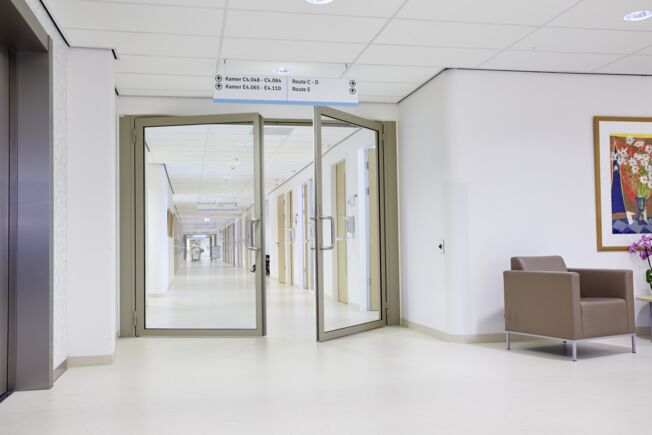

Feststellanlage Boxer 3-6 E-ISM, MST Enschede
Integriertes Türschließersystem für zweiflügelige Türen mit Schließfolgeregelung und elektrischer Feststellung © Erwin Kamphuis / GEZE GmbH

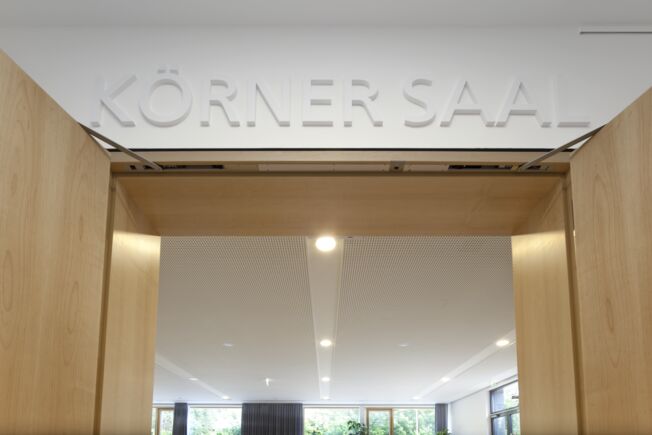

Türschließer Boxer E-ISM + RSZ 6 im Pflegeheim Zamenhof
Integriertes Türschließersystem für zweiflügelige Türen mit Schließfolgeregelung, elektrischer Feststellung und Integrierter Öffnungsdämpfung welche stark aufgeworfene Türen abbremst. © Dirk Wilhelmy / GEZE GmbH
Technische Daten zum Produkt
| Boxer E-ISM | |
| Schließkraft nach EN 1154 | EN 2 - 6 |
| Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1400 mm |
| Flügelbreite (max.) | 1400 mm |
| Flügelgewicht (max.) | 180 kg |
| Montageart | Verdecktliegend |
| Öffnungswinkel (max.) | 120 ° |
| Minimaler Bandabstand | 1300 mm |
| Minimale Standflügelbreite | 540 mm |
| Eignung Brandschutztüren | Ja |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Position Schließkraftverstellung | Oben |
| Feststellung | Elektrisch |
| Feststellung am Gangflügel / Standflügel | Ja / Ja |
| Schließfolgeregelung integriert | Ja |

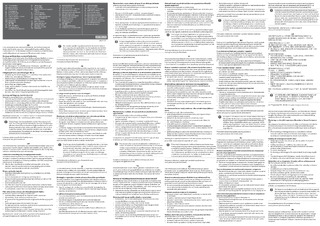

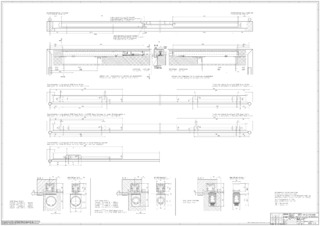

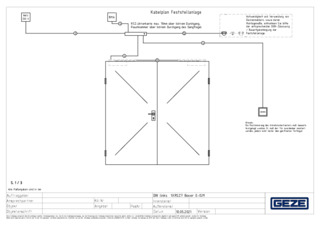

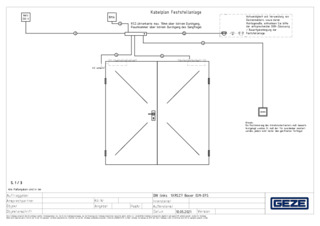

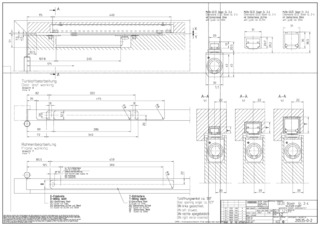

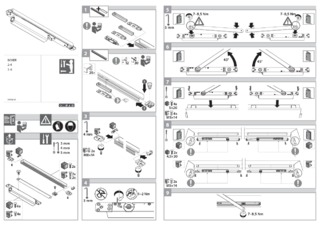

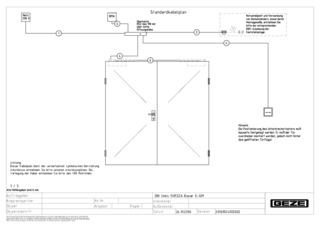

Downloads
